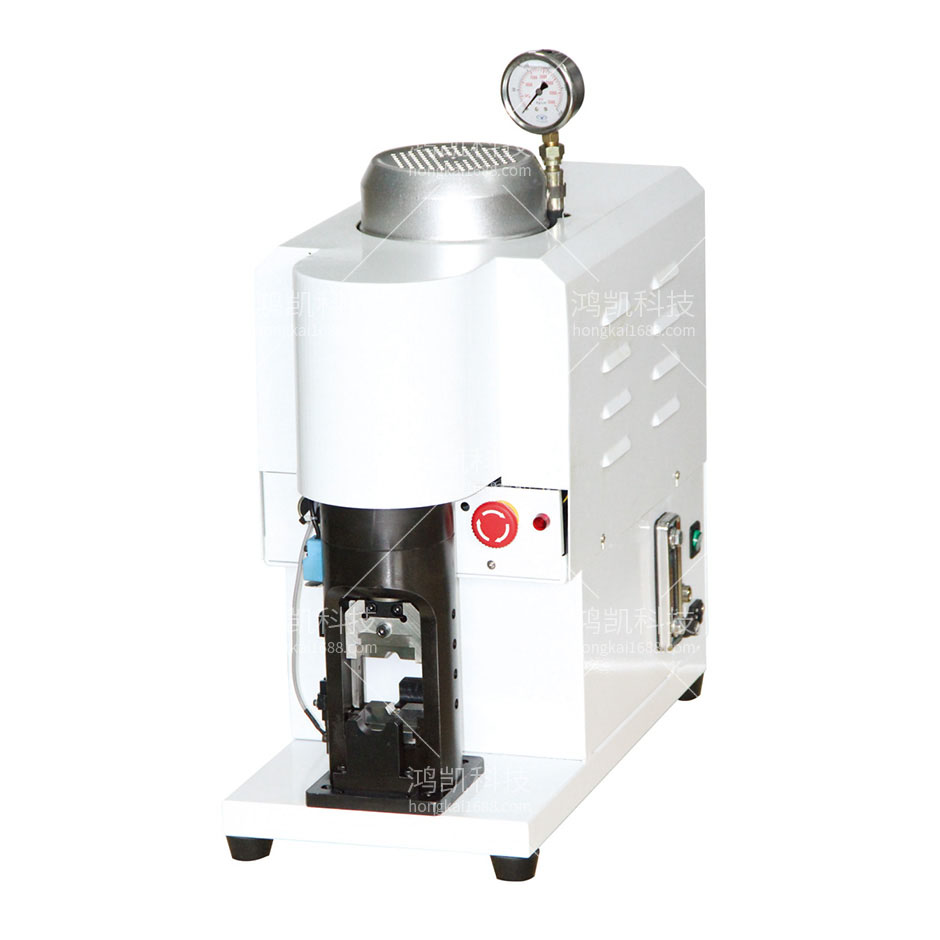

油壓六方端子機背景技術：

線束是電路中連接各電器設備的接線部件，由絕緣護套、接線端子、導線及絕緣包扎材料等組成?，F(xiàn)有的端子機制造的線束壓接不夠緊，容易松脫導致接觸不良，通過大電流時會產生火花，難以承受強電流，而且制備的線束端子精度不高，難以達到客戶的要求。

因此，急需提供一種油壓六方端子機，以解決現有技術的不足。

油壓六方端子機技術要素：

本實用新型的目的是提供油壓六方端子機，解決現有端子機制備的線束難以達標的技術問題。

為實現上述目的，本實用新型采用如下的技術方案：

油壓六方端子機，包括機架，所述機架的頂面上設有模具底板，所述模具底板上設有模具固定座，所述模具固定座內活動地安裝有內模座，所述模具固定座上固設有外模座，所述內模座上設有第一凹槽和第二凹槽，所述第一凹槽和所述第二凹槽內分別設有第一彈性件和第二彈性件，所述第一彈性件連接第一壓接滑塊，所述第二彈性件連接第二壓接滑塊，所述外模座上設有第三凹槽和第四凹槽，所述第三凹槽和所述第四凹槽內分別設有第三彈性件和第四彈性件，所述第三彈性件連接第三壓接滑塊，所述第四彈性件連接第四接壓滑塊，所述第一壓接滑塊的底面和所述第二壓接滑塊的頂面相接，所述第三壓接滑塊的底面和所述第四壓接滑塊的頂面相接，所述第一壓接滑塊的頂面抵接所述模具固定座頂面內壁，所述內模座的下側端面與所述第四壓接滑塊的外側端面相接，所述外模座的上側端面與所述第一壓接滑塊的外側端面相接，所述模具底板上設有液壓缸撐板，所述油缸撐板上設有液壓缸固定座，所述液壓缸固定座上設有液壓缸，所述液壓缸上設有液壓傳動軸，所述液壓傳動軸固接內模座。

油壓六方端子機功能特點

大平方粗線用鉚接設備，替代傳統笨重油壓設備
結構輕巧，可自由搬運，滿足各種環境需求
壓接時具有保壓功能，壓接力量大
更換模具方便快捷，可配套多種壓接模具

油壓六方端子機技術總結

本實用新型涉及模具技術領域，尤其涉及油壓六方端子機，包括機架，機架的頂面上設有模具底板，模具底板上設有模具固定座，模具固定座內活動地安裝有內模座，模具固定座上固設有外模座，內模座上設有第一凹槽和第二凹槽，第一凹槽和第二凹槽內分別設有第一彈性件和第二彈性件，第一彈性件連接第一壓接滑塊，第二彈性件連接第二壓接滑塊，外模座上設有第三凹槽和第四凹槽，第三凹槽和第四凹槽內分別設有第三彈性件和第四彈性件，第三彈性件連接第三壓接滑塊，第四彈性件連接第四接壓滑塊，內模座由液壓傳動軸驅動，將端子置于模具內，可以自動將端子壓接成標準的正六邊形，線束壓接緊湊，不容易松脫，通過大電流時不會產生火花，可以承受強電流。

油壓六方端子機技術參數

型號：YKH-30T
工作壓力：30T
壓接范圍：1-150mm²
行程：50mm
電源：220V
重量：75kg
尺寸：600*280600mm
壓接外形：B形口、六邊形，條紋狀，凹凸形等
