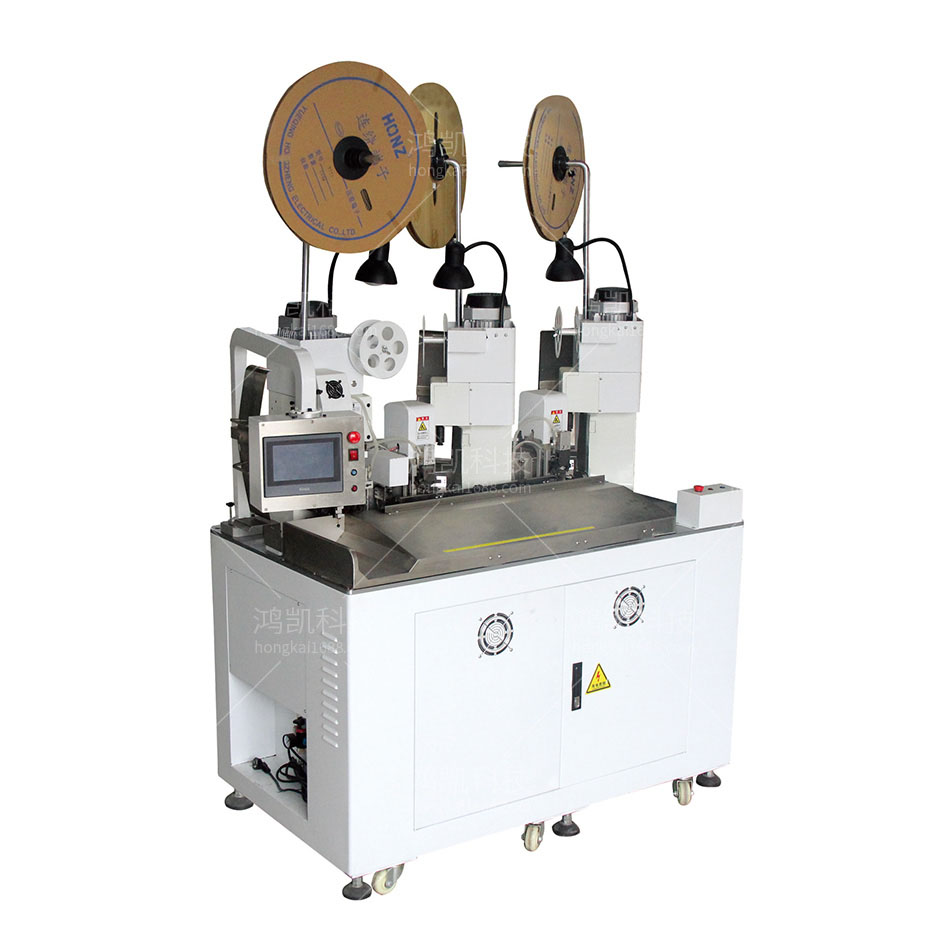

全自動雙線合壓三端子鉚接機介紹

全自動雙線合壓三端子鉚接機背景技術
目前常見的鉚接機多數為半自動設備，自動化的程度并不高，即浪費人力，又耗費工時，且鉚接機不具備零件裝配功能，從組裝到鉚接需要多到加工工序，所以需要將組裝和鉚接融為一體的自動化設備，自動為裝配好的零件進行鉚壓。
全自動雙線合壓三端子鉚接機目的是為了克服現有技術的不足而提供一種用于全自動裝配鉚接機的，實現自動裝配為零件進行連續鉚壓的自動裝置。
為達到上述目的，全自動雙線合壓三端子鉚接機采用的技術方案是：一種用于全自動裝配鉚接機的鉚壓裝置，包括鉚壓驅動裝置、鉚壓頭、鉚壓墊板和鉚壓安裝座；所述鉚壓安裝座的上部設置有鉚壓驅動裝置，所述鉚壓驅動裝置的下端設置有鉚壓頭，鉚壓安裝座的下部與鉚壓頭對應的位置上設置有鉚壓墊板。
優選的，所述鉚壓頭進行鉚壓的面的外圓周部均勻分布有6個尖齒，中心設有彈性脫料桿。
優選的，所述鉚壓安裝座的形狀為C形。
由于上述技術方案的運用，全自動雙線合壓三端子鉚接機與現有技術相比具有下列優點：
全自動雙線合壓三端子鉚接機方案的一種用于全自動裝配鉚接機的鉚壓裝置，可自行完成連續鉚接動作，實現機臺自動化，提高生產效率，節省人員操作的工序環節，節約生產成本。

全自動雙線合壓三端子鉚接機功能特點

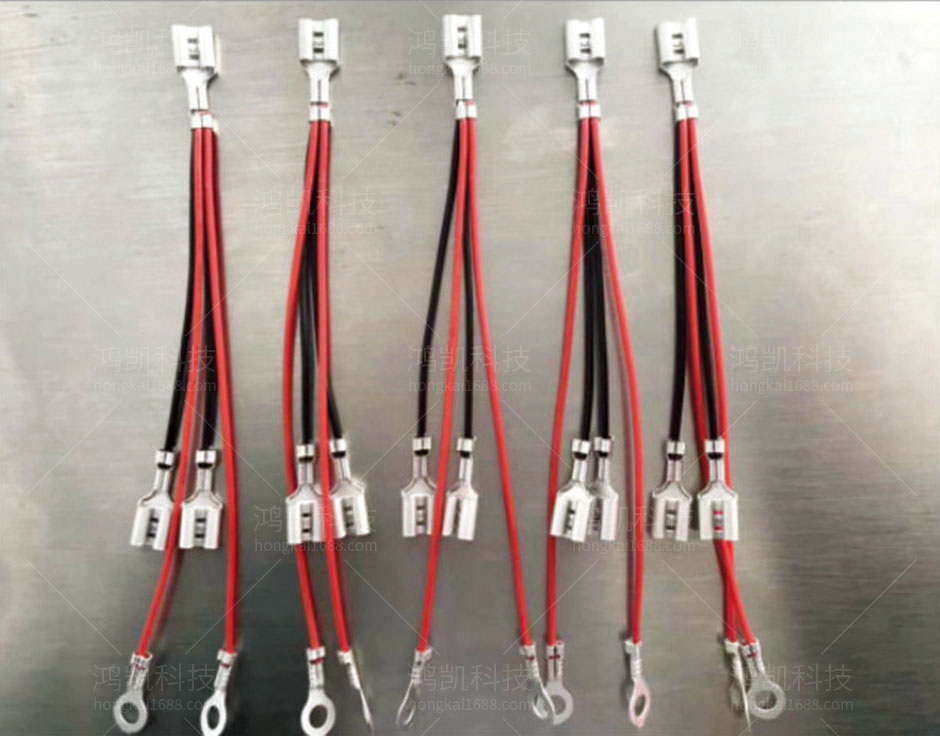

頭合并壓接端子，一頭分別壓接端子

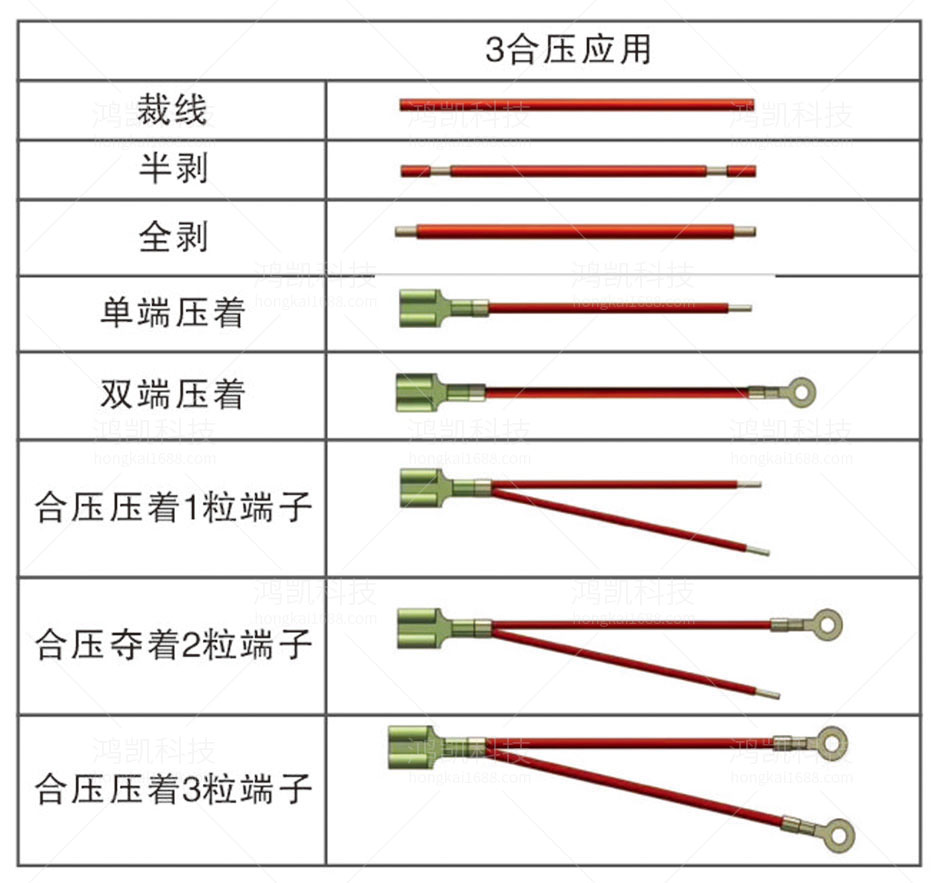

多線合壓，適應不同需求
高端伺服動力驅動，性能更優異

全自動雙線合壓三端子鉚接機技術參數
款型：雙線壓三端四線壓五端
適用線材：AWG16-28#
適用端子：普通橫式、直式連饒端子
適用模具：OTP橫模、直模
外形尺寸：1400×1300×2000mm
重量：約420Kg
加工線長：50mm-999mm
加工效率：約4000PCS/h（100mm以內）
裁線公差：約總長0.2%以下
剝皮長度：0-10mm
工作電壓：AC220V50HZ
工作氣壓：0.4~0.6MPa
額定功率：2.5Kw
