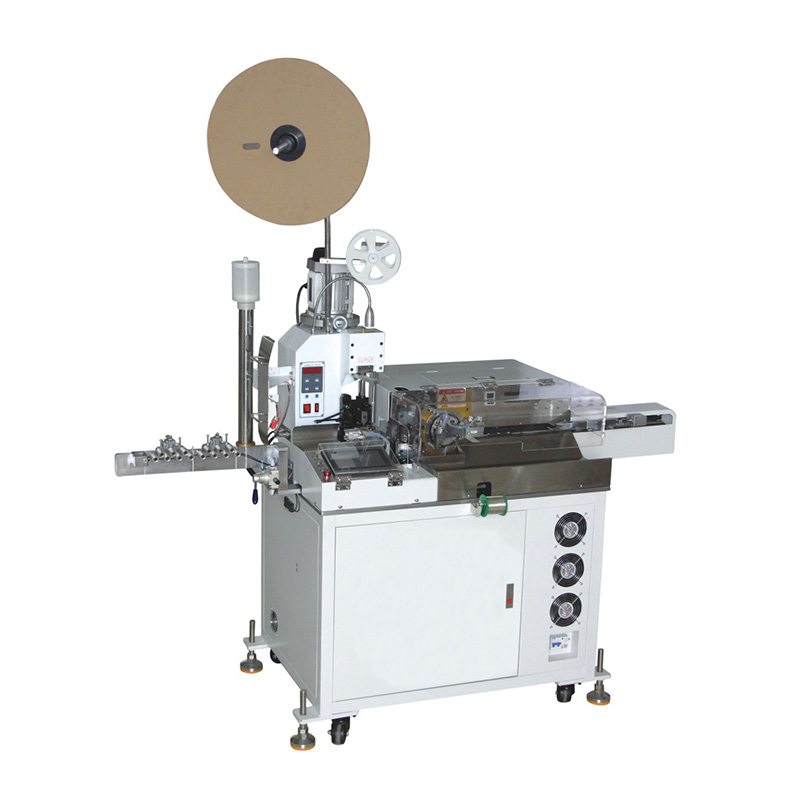

全自動單頭排線沾錫機介紹

全自動單頭排線沾錫機功能特點
本機適用于排線，一端剝皮壓端，一端剝皮沾錫
伺服電機控制排線位置，端子壓著精準
排線分線，切斷、剝皮、壓接／沾錫一次性完成
觸摸屏操作，參數設定及操作簡單，使用方便

全自動單頭排線沾錫機技術特征：
1、一種全自動單頭排線沾錫機，其包括機箱、控制裝置、上料裝置、運輸裝置、著套組件、冷風機、沾錫剝線裝置、成品箱；所述上料裝置安裝在所述機箱左側頂部；所述運輸裝置內置于所述機箱左側底部；所述著套組件安裝在所述運輸裝置正前方；所述冷風機內置于所述機箱中央頂部；所述沾錫剝線裝置內置于所述機箱右側；所述成品箱放置在所述機箱右側下方末端；所述控制裝置放置在所述機箱左側上方。

2、根據權利要求1所述的一種全自動單頭排線沾錫機，其特征在于：所述控制裝置上具有總機開關、履帶轉速調節按鈕、電軌復位按鈕、壓線端調節按鈕、拉線夾復位按鈕、錫池溫度調節按鈕、制停按鈕。

3、根據權利要求1所述的一種全自動單頭排線沾錫機，其特征在于：所述上料裝置包括線料倉、步進電機、間板履帶、履帶支撐架組；所述履帶支撐架組內置于所述機箱左側作為支撐主體；所述步進電機安裝在所述間板履帶左側；所述間板履帶穿過所述線料倉頂部，且放置在所述履帶支撐架組正上方；所述線料倉放置在所述機箱左側頂部。

4、根據權利要求1所述的一種全自動單頭排線沾錫機，其特征在于：所述運輸裝置包括電導軌道、電動輸送臺；所述電導軌道內置于所述機箱左側底部；所述電動輸送臺安裝在所述電導軌道上方，且所述電動輸送臺表面涂裝耐溫不粘膠涂料。

5、根據權利要求1所述的一種全自動單頭排線沾錫機，其特征在于：所述著套組件包括加熱器、護套液態膠池、抽液噴涂器；所述加熱器放置在所述運輸裝置前方底部；所述護套液態膠池緊扣相接放置在所述加熱器上方；所述抽液噴涂器放置在所述運輸裝置前方，且與所述護套液態膠池相連接。

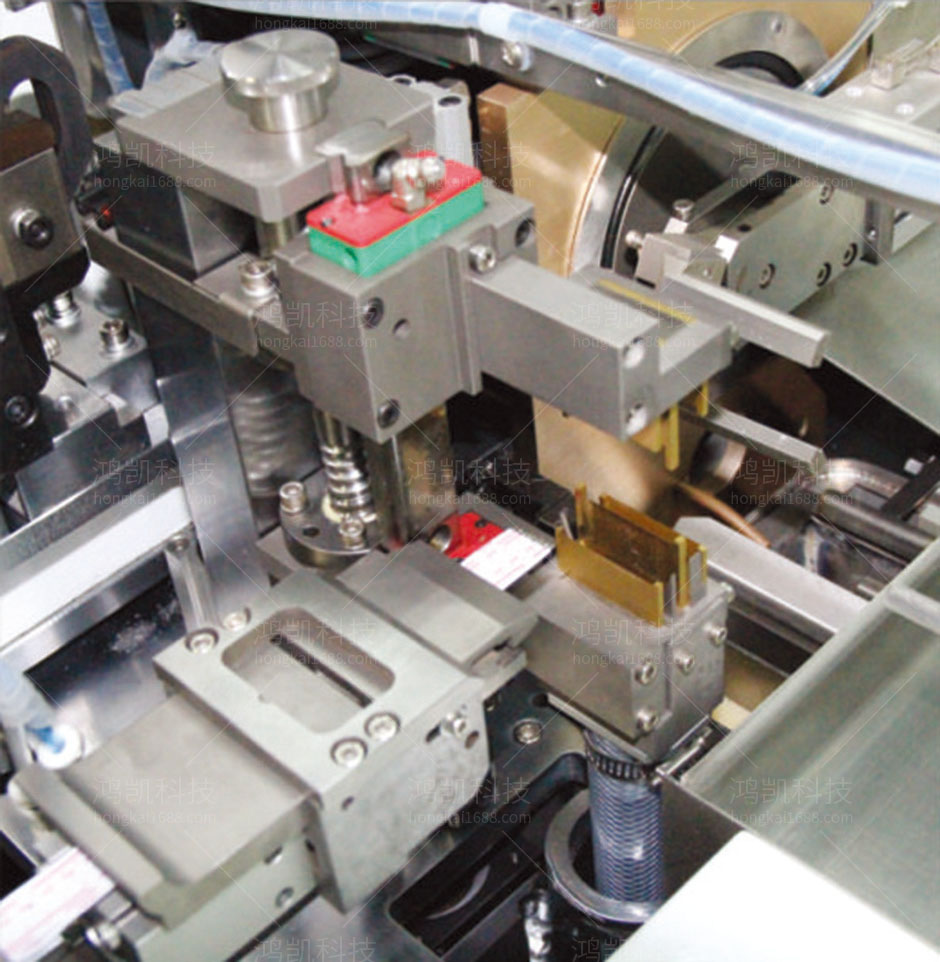

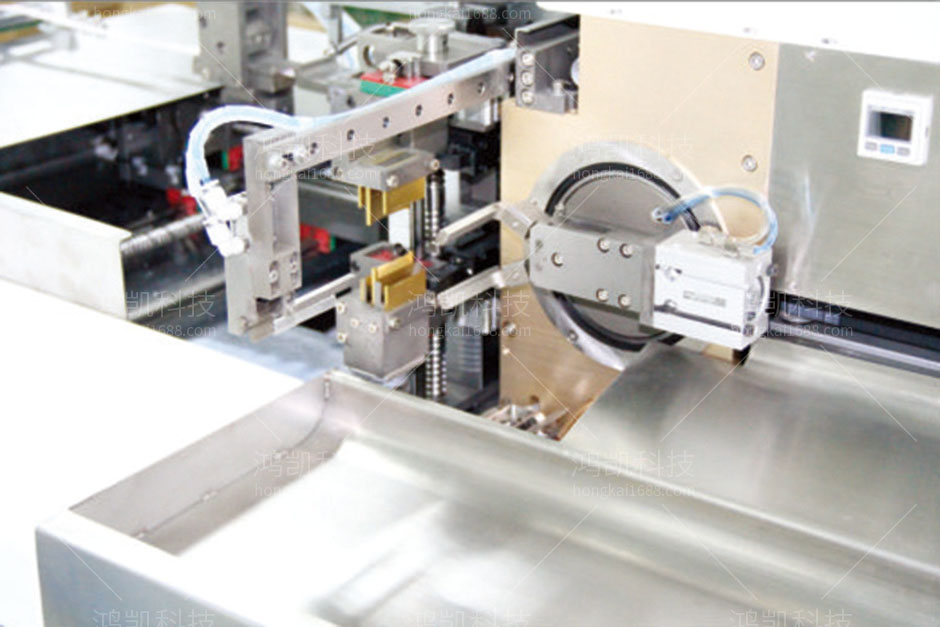

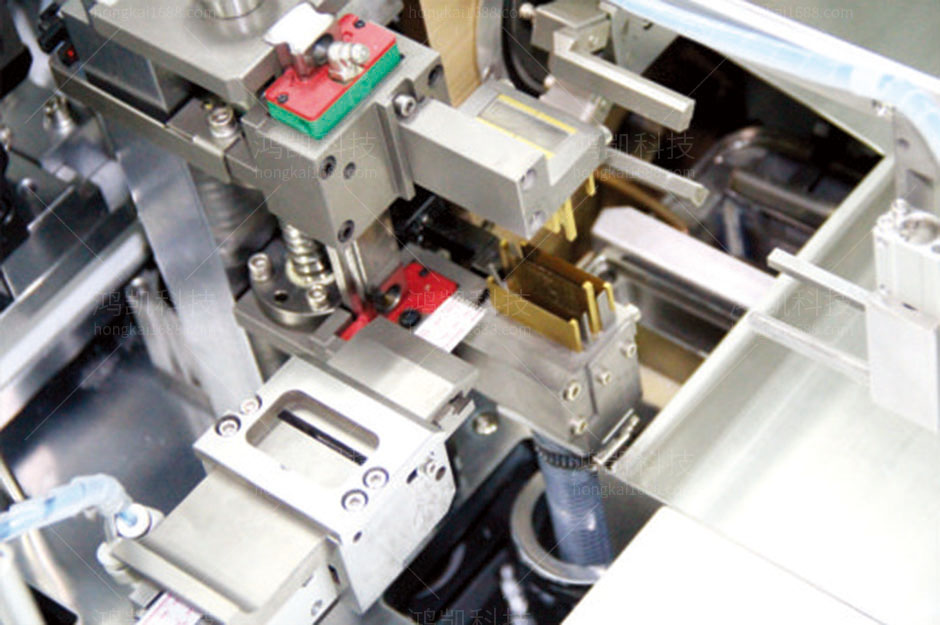

6、根據權利要求1所述的一種全自動單頭排線沾錫機，其特征在于：所述沾錫剝線裝置包括壓線刀、下壓線端、氣缸、熱錫池、廢線頭收集箱、電動伸縮線夾；所述氣缸內置于所述機箱頂部；所述壓線刀安裝在所述氣缸末端；所述下壓線端放置在所述壓線刀下方底部；所述廢線頭收集箱放置在所述下壓線端右側；所述熱錫池放置在所述廢線頭收集箱右側；所述電動伸縮線夾內置于所述機箱右側末端。

全自動單頭排線沾錫機技術總結
本實用新型提供了一種全自動單頭排線沾錫機，包括機箱、控制裝置、上料裝置、運輸裝置、著套組件、冷風機、沾錫剝線裝置、成品箱；所述上料裝置安裝在所述機箱左側頂部；所述運輸裝置內置于所述機箱左側底部；所述著套組件安裝在所述運輸裝置正前方；所述冷風機內置于所述機箱中央頂部；所述沾錫剝線裝置內置于所述機箱右側；所述成品箱放置在所述機箱右側下方末端；所述控制裝置放置在所述機箱左側上方。本實用新型提供的一種全自動單頭排線沾錫機，通過工序整合、批量排線加工，提高沾錫剝線著裝護套工序的工作效率，同時減少人力資源成本和減少時間浪費等優良特點。

全自動單頭排線沾錫機技術參數
加工排線拼數：3-12拼
單根電線：AWG28#-22#
排線種類：2468線、灰白線、彩排
切斷長度：80mm-600mm
剝皮長度：0mm-7mm
壓接能力：2T
打端效率：10拼／1000pcs/h
電源：220V 50/60Hz
重量：600kg
尺寸：1700*730*1500mm
