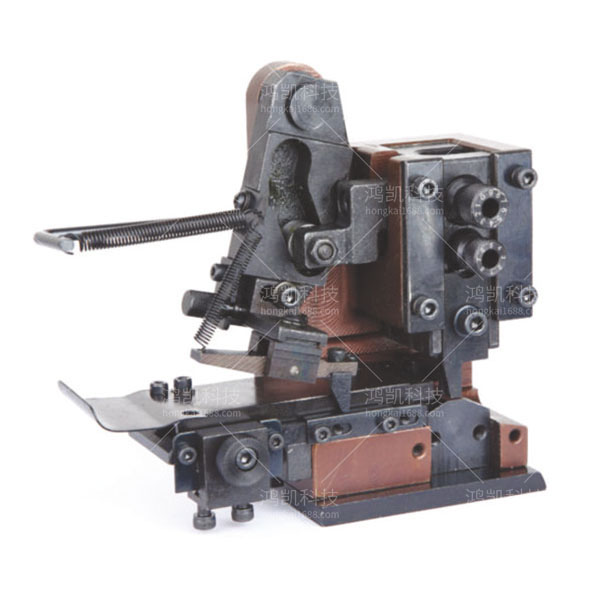

YHK-OTP橫送端子模具介紹

YHK-OTP橫送端子模具背景技術

橫送端子模具在工作過程中需要經常更換端子，由于端子尾部寬度不等，需要調節送料底板的位置來適應端子壓接的位置，但目前結構中端子橫送端子模具中送料底板固定在底板上，在需要調節送料底板的位置時，要將橫送端子模具從壓接設備卸下，再將送料底板從底板上松開，調整好送料底板的大致位置后，將送料底板與底板擰緊；然后再重新將橫送端子模具安裝壓接設備上，進行端子試壓，若端子壓接位置不合格，需要重新卸下橫送端子模具進行調節，反復操作，直至端子壓接位置正確。長期這樣反復拆卸不僅浪費時間，影響工作效率，而且會影響橫送端子模具的使用壽命?，F(xiàn)用機械式橫送端子模具的送料部分是組合式存在，不是以組件形式存在，設備調整不便，且橫排式和豎排式的送料部分不能互用。

YHK-OTP橫送端子模具內容

本實用新型要解決的是現用端子橫送端子模具調整送料底板的位置時需要將橫送端子模具從壓接設備拆下，將送料底板從底板上松開進行調節，費時費力，工作效率低；送料部分不是以組件形式存在，設備調整不方便等技術問題。從而提供一種端子橫送端子模具。

YHK-OTP橫送端子模具技術總結：

本實用新型公開了一種端子橫送端子模具，包括底板、壓接組件、送料組件和送料底板組件，送料組件固定在壓接組件上，壓接組件和送料底板組件均固定在底板上。在需要調節送料底板位置時，只需將鎖緊螺釘松開，調節第二螺釘即可調節送料底板在底板上的位置。方便快捷，省時省力，提高了工作效率，延長了橫送端子模具的使用壽命。本實用新型中的送料組件中銷軸前端的滾輪在滑塊的表面運動，帶動送料擺臂運動，送料爪支架在壓簧和送料爪轉軸的作用下帶動送料爪沿著送料小定位板上的軌道運動。增加了送料結構的機動性，不需要額外的動力，且送料組件以組件形式存在，增加了整體性，方便調節。

YHK-OTP橫送端子模具技術參數

重量：4.8kg
送料：Max：25mm
滑塊行程：38-42mm
模刀調整：刻度鈕旋轉式
