氣電式剝皮機背景技術：

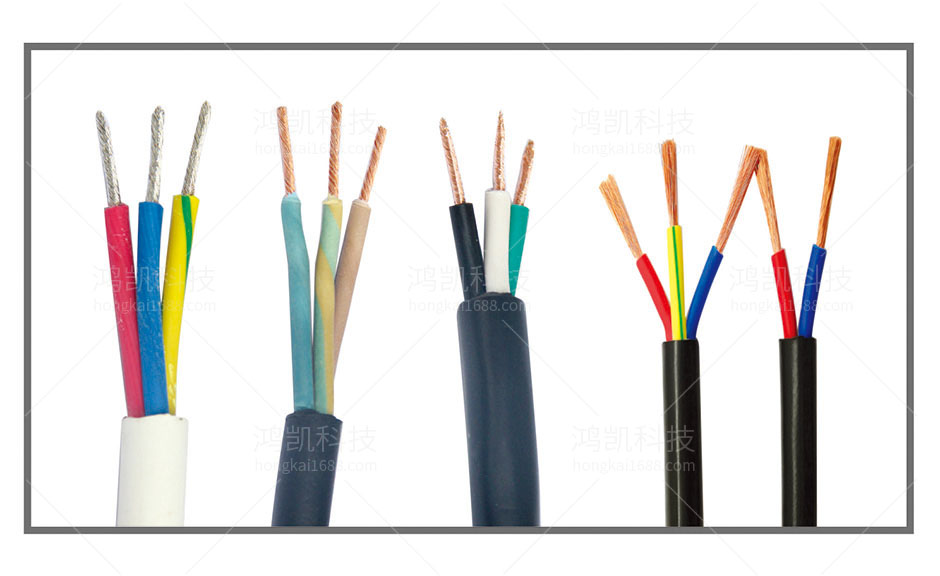

電纜線用于傳輸信號，其主要由絕緣材料外層及網狀織物屏蔽層包裹中心導體芯線組成。為實現信號的傳輸，需要將各路電纜線的中心導體芯線進行銜接，銜接時，需將外層包裹的絕緣材料外層及網狀織物屏蔽層剝開。目前仍有大部分的剝皮工序是通過人工使用剝線鉗和美工刀片完成，工作效率、剝皮的精準度甚至是電纜線的加工質量都難以保證。

氣電式剝皮機技術要素：

本實用新型提供了氣電式剝皮機，通過自動化作業完成電纜線的剝皮工序，省時省力，挺高工作效率的同時，剝皮的精準度及電纜線的加工質量得以保證。

為解決其技術問題，本實用新型提供的氣電式剝皮機包括夾線機構、剝切機構、脫皮機構和定位機構，脫皮機構與剝切機構相垂直連接，夾線機構與剝切機構并列設置且位于遠離脫皮機構一側，定位機構與脫皮機構并列設置且安裝于剝切機構一端，該夾線機構用于夾緊待剝皮的電纜線；

氣電式剝皮機功能特點

雙動式氣缸，無彈簧斷裂之處
獨特式滑座，往復行程平穩，切剝精準
氣電式控制，輕巧敏捷，作業輕松
可調式結構，刀?？筛鼡Q，適用各種線材

氣電式剝皮機技術總結

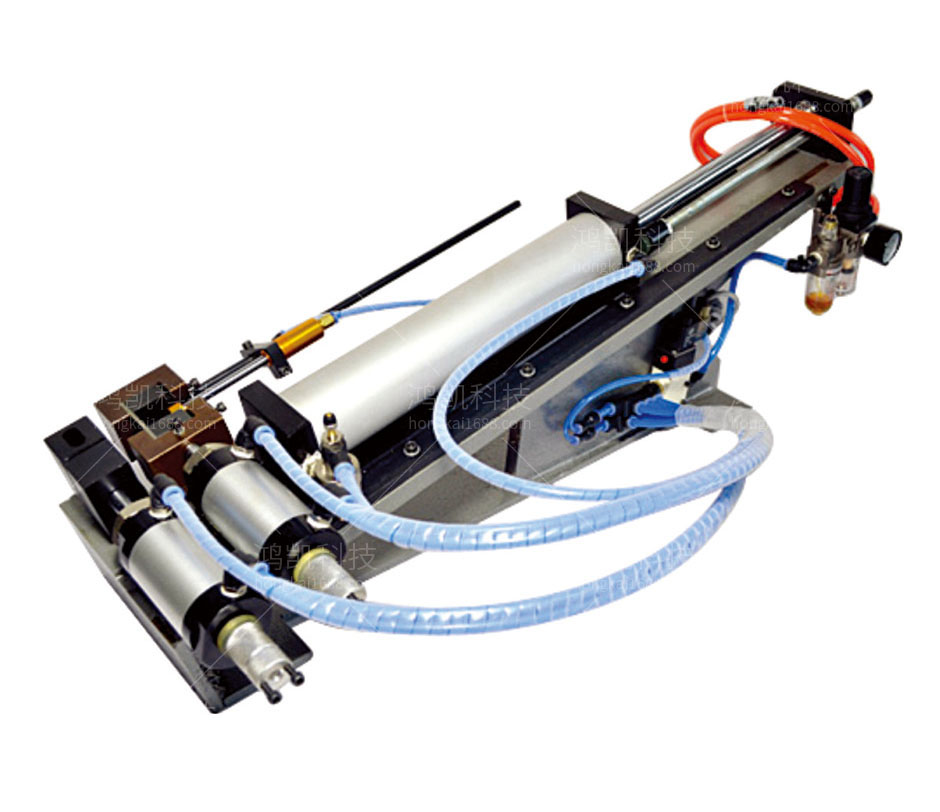

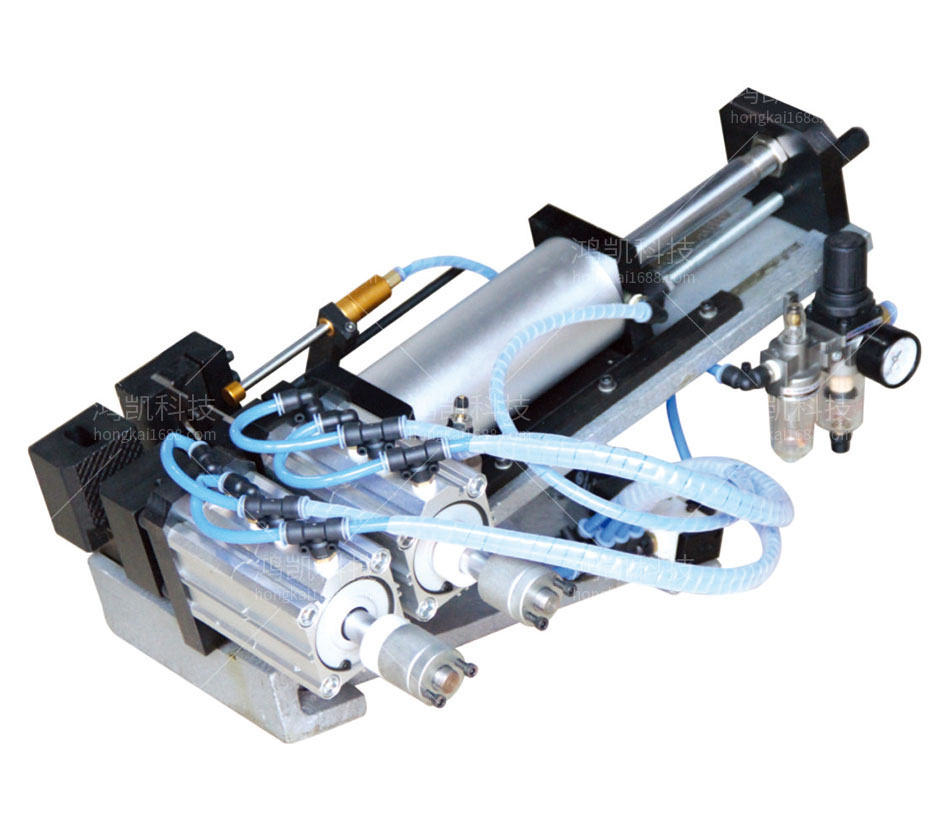

本實用新型公開了氣電式剝皮機，包括夾線機構、剝切機構、脫皮機構和定位機構，脫皮機構與剝切機構垂直連接，夾線機構與剝切機構并列設置且位于遠離脫皮機構一側，定位機構與脫皮機構并列設置且安裝于剝切機構一端；剝切機構包括刀座，該刀座設有固定剝頭和移動剝頭，移動剝頭通過剝切氣缸的驅動相對固定剝頭做開合運動；夾線機構包括夾緊座，該夾緊座設有固定夾頭和移動夾頭，移動夾頭通過夾線氣缸的驅動相對固定夾頭做開合運動；固定剝頭與移動剝頭間的相對空間、以及固定夾頭與移動夾頭間的相對空間直線對應，并形成放置電纜線的工位。本實用新型結構緊湊，作業自動化，提高了工作效率，保證了電纜線剝皮的精準度和生產的質量。

氣電式剝皮機技術參數

型號：YHK-315
行程：150mm
氣壓：5-7kg
剝線直徑：20mm
剝皮長度：160mm
