精密氣動剝線機背景技術：

目前剝除電纜的外皮，主要使用電工刀或壁紙刀等進行電纜的剝皮工作。然而使用電工刀或壁紙刀在剝皮的過程中，在固定電纜的情況下，需要作業者控制電工刀或壁紙刀的使用力道以及刀片的使用角度對電纜進行剝皮。然而電纜剝皮的過程中所需使用的力道極難掌握，刀片的角度也極難控制，往往稍有不慎便會傷及電纜內部絕緣層。更為嚴重的是，一旦稍有大意，使力不均勻極易發生傷及人身的事故。

現有的剝線機在進行調節時需要使用扳手調節，且沒有刻度參照，加工精度不高。

精密氣動剝線機技術要素：

鑒于以上所述現有技術的缺點，本實用新型的目的在于提供一種精密氣動剝線機，用于解決現有技術中人工剝線勞動強度大，危險性高，而現有的剝線機在進行調節時需要使用扳手調節，且沒有刻度參照，加工精度不高的問題。

為實現上述目的及其他相關目的，本實用新型提供一種精密氣動剝線機包括：框架、氣缸組件、軌道組件、刀片組件以及夾線爪組件，所述的框架包括底座，底座兩側分側分別連接前支板和后支板，前支板遠離底座的一端外側表面設置有固定方框，所述的夾線爪組件包括夾線爪，夾線爪設置在固定方框內部，夾線爪通過連桿與夾線動作頂桿相連接，夾線動作頂桿一側設置有夾爪張開拉簧，夾線動作頂桿底部設置有夾爪動作頂桿軸承，所述的刀片組件包括刀架，刀架設置在夾線爪右側，刀架上安裝有刀片，刀架底部右側連接空心管，空心管右側連接刀架動作頂桿，刀架動作頂桿一側設置有切刀張開拉簧，刀架動作頂桿底部連接切刀動作頂桿軸承，所述的氣缸組件包括摩擦片，摩擦片設置在連桿下方，摩擦片下方設置有氣缸，氣缸右側連接連桿，連桿右側設置有夾爪動作凸輪，夾爪動作凸輪與夾爪動作頂桿軸承相連接，氣缸左側設置有切刀動作凸輪，切刀動作凸輪與切刀動作頂桿軸承相連接，所述的軌道組件包括平行鈑金，平行鈑金底部設置有平行鈑金固定塊。

精密氣動剝線機功能特點

無需電源，夾線、剝皮、吹廢膠皮一次完成
剝皮長度加緊加調整刻度顯示，精準高效、方便使用。
高精度低噪音。

精密氣動剝線機技術總結

本實用新型提供一種精密氣動剝線機，屬于電線剝皮技術領域。本實用新型包括框架、氣缸組件、軌道組件、刀片組件以及夾線爪組件，框架包括底座，底座兩側分側分別連接前支板和后支板，前支板遠離底座的一端外側表面設置有固定方框，夾線爪組件包括夾線爪，夾線爪設置在固定方框內部，夾線爪通過連桿與夾線動作頂桿相連接，夾線動作頂桿底部設置有夾爪動作頂桿軸承，刀片組件包括刀架，刀架設置在夾線爪右側，刀架上安裝有刀片，刀架底部右側連接空心管，空心管右側連接刀架動作頂桿，刀架動作頂桿底部連接切刀動作頂桿軸承，本實用新型有效提高了剝線作業的工作效率以及工作質量。

精密氣動剝線機技術參數

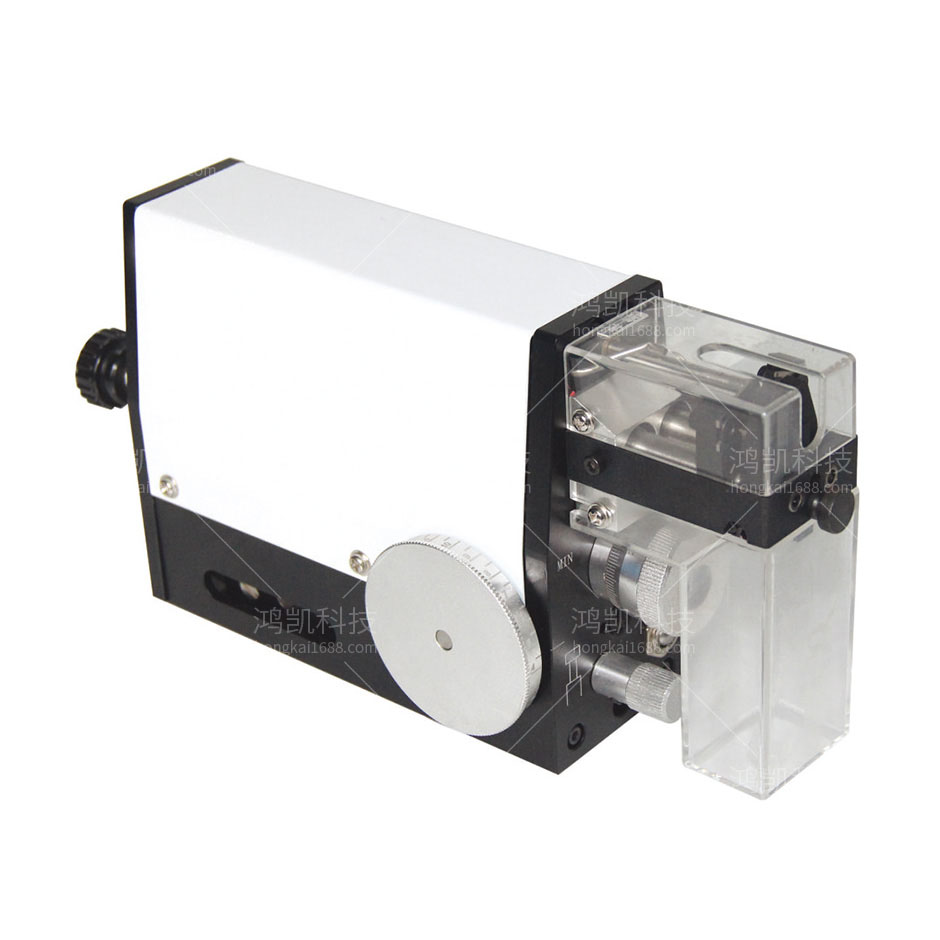

型號：YHK-10精密氣動剝線機
導線尺寸范圍：0.03-4mm（32-10AWG）
最大外電纜直徑：32mm（0.12”）
剝皮長度誤差：全條：0.5mm（0.019”）
部分條帶：2mm（0.078”）
直徑設定精度：0.01mm（0.001”）
最大條帶長度：約0.3s
循環時間：20mm
